设计模式之结构型模式的设计与实现（二）

发表于 更新于 分类于 ， 阅读次数：
本文字数： 2.9k 阅读时长 ≈ 3 分钟

桥接模式

案例

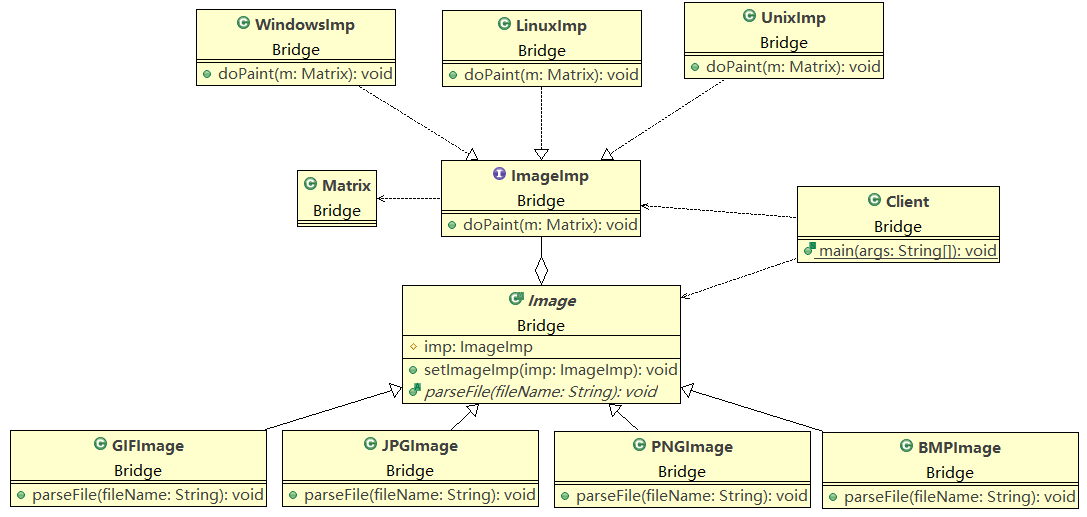

​ 使用桥接模式模拟《Java 设计模式》教材 136 页图 10-4 所表达问题

抽象类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
/**
 * 抽象类：抽象图像类
 * @author Vincent
 */
public abstract class Image {
    protected ImageImp imp;

    /**
     * 注入实现类接口对象
     * @param imp
     */
    public void setImageImp(ImageImp imp) {
        this.imp = imp;
    }

    /**
     * 模拟解析文件
     * @param fileName
     */
    public abstract void parseFile(String fileName);
}

扩充抽象类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
/**
 * 扩充抽象类：BMP格式图像类
 * @author Vincent
 */
public class BMPImage extends Image {

    /**
     * 模拟解析BMP文件并获得一个像素矩阵对象m
     * @param fileName
     */
    @Override
    public void parseFile(String fileName) {
        Matrix m = new Matrix();
        imp.doPaint(m);
        System.out.println(fileName+",格式为BMP.");
    }
}

/**
 * 扩充抽象类：GIF格式图像类
 * @author Vincent
 */
public class GIFImage extends Image {

    /**
     * 模拟解析GIF文件并获得一个像素矩阵对象m
     * @param fileName
     */
    @Override
    public void parseFile(String fileName) {
        Matrix m = new Matrix();
        imp.doPaint(m);
        System.out.println(fileName+",格式为GIF.");
    }
}

/**
 * 扩充抽象类：JPG格式图像类
 * @author Vincent
 */
public class JPGImage extends Image {

    /**
     * 模拟解析JPG文件并获得一个像素矩阵对象m
     * @param fileName
     */
    @Override
    public void parseFile(String fileName) {
        Matrix m = new Matrix();
        imp.doPaint(m);
        System.out.println(fileName+",格式为JPG.");
    }
}

/**
 * 扩充抽象类：PNG格式图像类
 * @author Vincent
 */
public class PNGImage extends Image {

    /**
     * 模拟解析PNG文件并获得一个像素矩阵对象m
     * @param fileName
     */
    @Override
    public void parseFile(String fileName) {
        Matrix m = new Matrix();
        imp.doPaint(m);
        System.out.println(fileName+",格式为PNG.");
    }
}

实现类接口

1
2
3
4
5
6
7
8
9
10
11
/**
 * 实现类接口：抽象操作系统实现类
 * @author Vincent
 */
public interface ImageImp {
    /**
     * 显示像素矩阵m
     * @param m
     */
    public void doPaint(Matrix m);
}

具体实现类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
/**
 * 具体实现类：Linux操作系统实现类
 * @author Vincent
 */
public class LinuxImp implements ImageImp {
    /**
     * 调用Linux操作系统的绘制函数绘制像素矩阵
     * @param m
     */
    @Override
    public void doPaint(Matrix m) {
        System.out.println("在Linux操作系统中显示图像：");
    }
}

/**
 * 具体实现类：Unix操作系统实现类
 * @author Vincent
 */
public class UnixImp implements ImageImp {
    @Override
    public void doPaint(Matrix m) {
        System.out.println("在Unix操作系统中显示图像：");
    }
}

/**
 * 具体实现类：Windows操作系统实现类
 * @author Vincent
 */
public class WindowsImp implements ImageImp {

    /**
     * 调用Windows操作系统的绘制函数绘制像素矩阵
     * @param m
     */
    @Override
    public void doPaint(Matrix m) {
        System.out.println("在Windows操作系统中显示图像：");
    }
}

客户端

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/**
 * 客户端类
 * @author Vincent
 */
public class Client {
    public static void main(String[] args) {
        Image image;
        ImageImp imp;
        image = (Image) XMLUtil.getBean("image");
        imp = (ImageImp) XMLUtil.getBean("os");
        image.setImageImp(imp);
        image.parseFile("小龙女");
    }
}

小结

角色

  • Abstraction（抽象类）

​ 定义抽象类的接口，通常是抽象类而不是接口，其中定义了一个实现类接口类型的对象并可以维护该对象

  • RefinedAbstraction（扩充抽象类）

​ 扩充由抽象类定义的接口，调用在实现类接口定义的业务方法

  • Implementor（实现类接口）

​ 定义实现类的接口，不一定要与抽象类的接口完全一致。一般仅提供基本操作，而将具体实现交给子类

  • ConcreteImplementor（具体实现类）

​ 具体实现了实现类接口，在不同的具体实现类中提供了不同的实现

特点

​ 用组合关系代替继承关系，降低了抽象和实现这两个可变维度的耦合度

优点

  • 分离了抽象接口及其实现部分

  • 可以取代多层继承方案，极大地减少了子类的个数

  • 提高了系统的可扩展性，在两个变化维度中任意扩展一个维度而无需修改原有系统，符合开闭原则

缺点

  • 增加了系统理解与设计难度，由于关联关系建立在抽象层，要求开发者一开始就针对抽象层进行设计与编程

  • 正确识别出系统中两个独立变化的维度并不是一件容易的事情

适用环境

  • 需要在抽象化和具体化之间增加更多的灵活性，避免在两个层次之间建立静态的继承关系

  • 抽象部分和实现部分可以以继承的方式独立扩展而互不影响

  • 一个类存在两个（或多个）独立变化的维度，且这两个（或多个）维度都需要独立地进行扩展

  • 不希望使用继承或因为多层继承导致系统类的个数急剧增加的系统
